Що таке конічний двогвинтовий ствол і як він працює?

Зайдіть на будь-яке виробництво ПВХ-труб або профілів, і машина на лінії майже напевно буде конічним подвійним гвинтом. Це не випадковість історії. Форма гвинтів вирішує певний набір проблем, які створює ПВХ, і як тільки ви зрозумієте, чому, вся машина має сенс.

Цей посібник охоплює механіку, позначення розмірів, які бентежать більшість покупців, реальні застосування та розміри, які ми створюємо.

Що таке конічний двогвинтовий ствол?

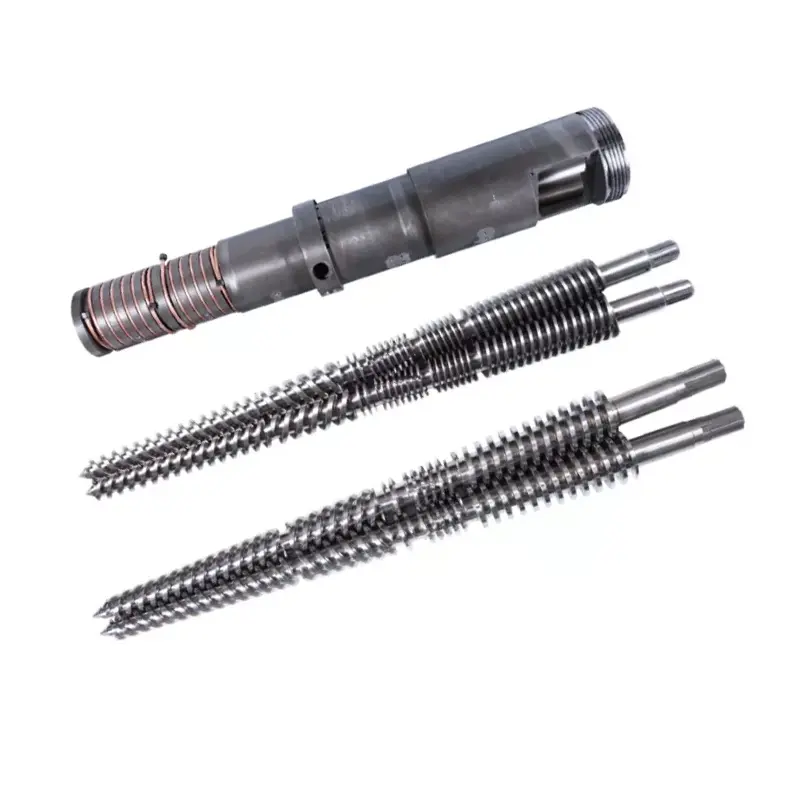

Конічний двошнековий циліндр — це блок пластифікації конічного двошнекового екструдера. Він складається з двох частин, що працюють як одне ціле: ствола з двома конічними отворами, що перекриваються, і двома конічними гвинтами, які розташовані всередині них.

Конічніозначає, що шнеки широкі на кінці подачі та звужуються до кінця вивантаження. Отвори звужуються відповідно. Все про машину випливає з цього єдиного геометричного факту.

Порівняйте це з aпаралельний двогвинтовий ствол, де обидва гвинти мають однаковий діаметр від кінця до кінця всередині постійного отвору у вигляді вісімки. Та сама ідея двох гвинтів, що працюють разом, абсолютно різні наслідки.

Як прочитати розмір конічного гвинта, наприклад 55/110

Кожна конічна пропозиція, малюнок і запит пропозицій мають парний номер: 45/90, 55/110, 65/132, 80/156. Покупці постійно бачать їх і часто не знають, який номер є який. Варто тридцять секунд, щоб розрахуватися.

Прочитайте це таким чином, і розмір скаже вам багато чого з першого погляду. Проміжок між двома числами - це конусність, а конусність - це місце, де відбувається стиснення. Великий кінець визначає, скільки матеріалу може проковтнути машина; малий кінець встановлює тиск, який він може створити на матриці.

Ось чому конічний набір не можна випадково замінити. Два шнеки з однаковим діаметром випуску, але різними діаметрами подачі, є різними машинами з різною поведінкою стиснення, навіть якщо перше число збігається.

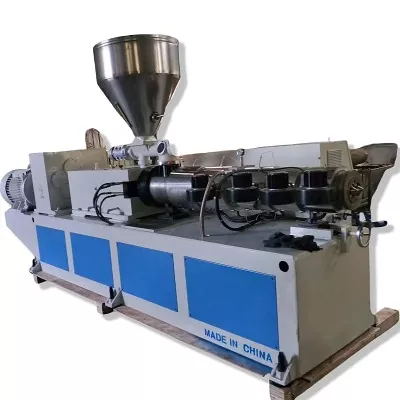

Як працює конічний двогвинтовий ствол, крок за кроком

1. Годування.Матеріал падає в широкий кінець. ПВХ зазвичай надходить у вигляді сухої суміші порошку, який є об’ємним і має низьку щільність, а велике споживання надає йому необхідний об’єм. На багатьох лініях порошок подається примусово, а не залишається падати під дією сили тяжіння.
2. Транспортування.Два гвинти з’єднуються, і виліт одного затирає канал іншого. Матеріал затримується в закритих камерах і штовхається вперед механічно, а не тягнеться за допомогою тертя.
3. Компресія.У міру звуження отвору той самий матеріал займає все менше об’єму. Повітря видавлюється, частинки притискаються одна до одної, і щільність постійно зростає по довжині.
4. пластифікація.Тепло стовбура та механічна робота разом сплавляють пресований порошок у однорідний розплав. Зони нагріваються та охолоджуються незалежно, тому кожна секція підтримує температуру, яка потрібна сцені.
5. Дегазація.Волога та летючі речовини відводяться через вентиляційний отвір, перш ніж вони можуть зіпсувати поверхню виробу.
6. Облік і розряд.Вузький кінець створює тиск і доставляє постійний рівномірний розплав у матрицю.

Контроль температури тут важливіший, ніж у більшості випадків екструзії. У наших бочках використовується багатоступенева система нагрівання та охолодження із зонами, розділеними за функціями, подачею, стисненням і гомогенізацією, тому кожна секція може бути встановлена ​​відповідно до того, що фактично вимагає цей етап пластифікації, замість того, щоб дотримуватися однієї глобальної контрольної точки.

Чому конус важливий: три ефекти

Звуження не є вибором стилю. Він виробляє три механічні ефекти одночасно, і разом вони визначають, у чому ця машина хороша.

1. Велике споживання порошку низької щільності

Твердий ПВХ обробляється як суха суміш: порошок смоли плюс стабілізатор, мастило, наповнювач і пігмент. Ця суміш пухнаста і повна повітря, тому їй потрібен об’єм, перш ніж щось інше.

Широкий кінець подачі надає йому такого об’єму. Гвинт постійного діаметру мав би бути великим по всій довжині, щоб проковтнути той самий вхідний отвір, що створює власні проблеми на кінці випуску.

2. Компресія, що наростає поступово

На гвинті постійного діаметра стиснення виникає внаслідок поглиблення каналу, і ця зміна, як правило, відбувається на певній перехідній ділянці.

На конічному гвинті сам отвір безперервно звужується. Стиснення поширюється по довжині, а не концентрується в одній зоні, тому матеріал працює рівномірно, а не сильно стискається в одному місці. Це те, що на практиці означає «ступінь поступового стиснення», і термочутливий матеріал виграє від цього безпосередньо.

3. Підвищення тиску в бік коротшого розряду

Звужуючий кінець зосереджує розплав у меншому поперечному перерізі, що створює тиск, необхідний матриці. У той же час розвантажувальна секція коротка, тому розплав не залишається гарячим під високим тиском довше, ніж це необхідно.

Для полімеру, який з часом руйнується при температурі, коротка ділянка високого тиску є радше властивістю, ніж обмеженням.

М’яке стриження: чому ПВХ опинився на цій машині

Жорсткий ПВХ має вузьке вікно обробки. Працюйте надто важко, і він деградує, вивільняючи хлористий водень, який потім атакує сталь, проти якої він стоїть. Працюйте надто мало, і він ніколи не згорається належним чином. Машина має нарізати цю щілину під час кожного запуску.

Конічна подвійна різьба за проектом. Їхнє поєднання ступеня поступового стиснення, м’якого зсуву та високої транспортної здатності підходить для матеріалів, які чутливі як до зсуву, так і до температури, і ПВХ є хрестоматійним прикладом обох.

Сильна передача – це третя нога, і вона має таке ж значення, як і ніжна частина. Оскільки гвинти з’єднуються між собою та механічно штовхають матеріал, машина не залежить від тертя для переміщення порошку, який погано захоплюється. Продуктивність залишається стабільною, навіть якщо корм є сухою сумішшю, а не гранулами.

Хімічна сторона цього, а також те, що це означає для обробки поверхонь, описані в нашій статтіНаправляюча гвинта ПВХ.

Конічні гвинти, що взаємно зачіпаються, та конічні гвинти без зачеплення

Конічна – це не одне. Наскільки глибоко затягуються два гвинти, змінюється поведінка машини, і ми створюємо обидві конфігурації.

Конічні подвійні гвинти, що входять у зачепленнязачіпають один одного, таким чином виліт одного гвинта досягає каналу іншого. Закриті камери, які це створює, забезпечують позитивну транспортування та ретельне, контрольоване змішування, а шнеки очищають один одного під час обертання. Це конфігурація більшості труб, профілів і листів ПВХ.

Конічні здвоєні гвинти без зачепленнясидіти поруч, не стикаючись. Транспортування є менш позитивним, а зсув нижчим, що підходить для матеріалу, який взагалі не витримує багато роботи.

Практичний момент для покупців той самий, що стосується позначення розміру: заміна має відповідати конфігурації вашої машини. Компанія Nanhaiya була одним з перших китайських виробників, які спеціалізувалися на конічних подвійних гвинтах як із зачепленням, так і без зачеплення, тому набір можна створювати будь-яким способом.

Конічна чи паралельна? Коротка версія

Обидва є подвійними гвинтами. Вони створені для різних завдань.

Емпіричне правило: якщо матеріал термочутливий і надходить у вигляді порошку, конусність працює на вас. Якщо робота пов’язана з компаундуванням або великим об’ємом гранулювання, зазвичай виграє паралельна машина. Повне порівняння міститься в нашомуконічна або паралельна напрямна.

Що насправді виробляють конічні здвоєні гвинти

Випускається чотири сімейства: профілі, листи, труби та профілі індивідуальної форми. На практиці це означає довгий список щоденних продуктів.

ПВХ вироби

Спінені ПВХ плити та декоративні плити, такі як стельові та стінові панелі. Водопровідна та дренажна труба ПВХ, труба водопровідна та гофрована труба малого діаметра. Дверні та віконні профілі, рами та стулки. Стельові панелі та кабельні лотки. Гнучкі шланги, такі як садовий шланг і трубопровід, а також ущільнювачі для дверей і вікон.

Модифіковані та композитні вироби

Композит ПВХ дерево-пластик для підлоги, перил, декоративних молдингів. Лист ПВХ з наповненням карбонатом кальцію, включаючи інженерні мати. Наповнені тальком поліпропіленові профілі для менш вимогливих застосувань.

Окремої нотки заслуговує деревопластика. Nanhaiya з’явилася на 18-му форумі China Wood Plastics Summit як один із найбільших у Китаї постачальників конічних двогвинтових бочок для WPC, і сторона зносу цього обов’язку описана в нашомуНаправляюча гвинта WPC.

Інші спеціальні продукти

Декоративні планки ABS для побутової техніки та салону автомобіля. Композитна водопровідна труба ПЕ/ПВХ, яка поєднує міцність ПЕ з жорсткістю ПВХ.

Зокрема, у полівінілхлоридних листах будівельні матеріали становлять близько 60% кінцевого використання, на другому місці – упаковка. На цих лініях зазвичай працюють конічні гвинти, що обертаються протилежно, із примусовою подачею сировини, тому пластифікація, змішування та зрізання залишаються стабільними протягом усього процесу.

Розміри, які ми створюємо

Це специфікації конічного подвійного шнека та стовбура, які ми виробляємо, записані як діаметр нагнітання над діаметром подачі.

Цей асортимент охоплює приблизно 90% конічних подвійних гвинтів, що застосовуються на ринку, а також окремі лінійки продуктів, що стоять за ним, у тому числідошка ПВХіПВХ профільнабори, сидіти піднаші конічні двогвинтові бочки. Якщо ваша машина не входить до списку, геометрію можна спроектувати відповідно до вашої лінії, а не нав’язувати найближчому стандартному розміру.

Зверніть увагу на пари, у яких спільний перший номер. 65/120 і 65/132 обидва розряджаються на 65 мм, але приймають дуже різні об’єми, а 80/143, 80/156 і 80/172 роблять ту саму точку тричі більше. Діаметр подачі не є деталлю.

Коли конічний набір потребує заміни

Конічні гвинти зношуються там, де тиск найвищий, тобто у напрямку до вузького випускного кінця. Машина сигналізує про це перед тим, як деталі виглядають явно погано.

• Вихід падаєна тій самій швидкості шнека, тому що зношений зазор дозволяє розплаву ковзати назад замість того, щоб рухатися вперед.
• Якість пластифікації падає.На ПВХ, який проявляється як погане зварювання, нерівномірний колір або дефекти поверхні на профілі.
• Навантаження на двигун зростаєпри постійному виході, вказуючи на опір, зміщення або погіршений опір нарощування матеріалу.
• Чорні плями повертаютьсяпісля очищення, що для ПВХ часто означає, що пошкоджений матеріал осідає в зношеному зазорі та вариться там.

Підтвердьте інструментами, а не показами. Виміряйте гвинти та отвір відповідно до креслення конструкції та перевірте зазор між двома гвинтами, а також між гвинтами та стовбуром.

Навіщо працювати з Nanhaiya

Nanhaiya виробляє шнеки та бочки більше двадцяти років і обслуговує понад 500 клієнтів по всьому світу. нашряд конічних подвійних шнеківохоплює плити з ПВХ, листи з ПВХ, профілі з ПВХ і ПЕ, у конфігураціях із зачепленням і без зачеплення, що відповідає приблизно 90% конічних машин, що знаходяться в експлуатації.

Правильний вибір займає три етапи, і ми разом з вами їх виконуємо: визначте матеріал, який обробляється, зрозумійте, що повинна виробляти лінія, а потім підберіть ствол до обладнання, яким ви насправді володієте. Для нестандартних машин наші інженери розробляють відповідну геометрію.

Обробка поверхні вказується окремо від геометрії, оскільки вона залежить від того, наскільки абразивним і корозійним є ваш склад. Ми постачаємо азотування, хромування, нержавіючу сталь, біметалічні поверхні та напилення карбіду вольфраму, а там, де цього вимагає подача, ми розпилюємо твердий сплав по повному колу навколо зони зносу отвору, щоб довести внутрішню твердість до 62 HRC. нашбіметалічний або азотований напрямнийпояснюється, коли це окупається, а посібник із матеріалів охоплює основні сталі.

Надішліть модель машини, розмір гвинта як номери та матеріал, який ви використовуєте. Ви отримуєте ціну протягом 12 годин.

Часті запитання

Що таке конічний двошнековий ствол?

Це блок пластифікації конічного двошнекового екструдера: ствол із двома конічними отворами, що перекриваються, утримують два конічні гвинти. Гвинти широкі на кінці подачі та звужуються до матриці, і ця конусність забезпечує поступове стиснення, м’яке зрізання та потужне транспортування.

Як працює конічний двошнековий ствол?

Матеріал надходить у широкий кінець подачі, де велике всмоктування підходить для об’ємного порошку. Зачіпні гвинти переміщують його вперед механічно, і коли отвір звужується, матеріал стабільно стискається, повітря видавлюється, а щільність зростає. Нагріті зони сплавляють його в однорідний розплав, летючі речовини виводяться, а вузький випускний кінець створює необхідний тиск.

Що означають дві цифри в розмірі конічного гвинта?

Менше число означає діаметр на розвантажувальному кінці, а більше число – діаметр на кінці подачі. Гвинт 55/110 має 55 мм на кінчику та 110 мм на вході. Завжди вказуйте обидва числа, коли запитуєте пропозицію, оскільки такі розміри, як 65/120 і 65/132, мають спільний перший номер, але не є взаємозамінними.

Чому конічні подвійні гвинти використовуються для ПВХ?

Твердий ПВХ чутливий як до зсуву, так і до температури, і він надходить у вигляді об’ємного сухого порошку. Конічна конструкція вирішує всі три проблеми одночасно: великий кінець подачі поглинає порошок, поступове стиснення стабільно обробляє матеріал замість того, щоб сильно стискати його в одній зоні, а м’який зсув запобігає його деградації.

Яка різниця між конічними та паралельними гвинтами?

Конічний подвійний шнек звужується від широкого кінця подачі до вузького кінця випуску, забезпечуючи поступове стиснення та м’який зсув, що підходить для жорстких труб, профілів і листів ПВХ. Паралельний подвійний шнек має постійний діаметр у всьому, що підходить для компаундування, маткової суміші та високопродуктивного гранулювання, де регульований зсув має більше значення.

Яка різниця між конічними гвинтами, що входять у зачеплення, і без них?

Взаємозачеплені гвинти з’єднуються один з одним, тому втулка одного досягає каналу іншого. Це створює закриті камери, позитивну транспортування та ретельне змішування, а гвинти витирають один одного. Гвинти без зачеплення розташовані поруч без зчеплення, забезпечуючи менший зсув і менш позитивне транспортування для матеріалу, який не витримує багато роботи.

Які продукти виготовляються за допомогою конічних двошнекових екструдерів?

Чотири сімейства: профілі, листи, труби та профілі індивідуальної форми. На практиці це охоплює ПВХ пінопласт і декоративні дошки, ПВХ-U водопровідні та дренажні труби, труби, дверні та віконні профілі, стельові панелі, кабельні лотки, шланги та ущільнювальні смуги, деревно-пластикові композитні підлоги та перила, наповнений ПВХ лист, декоративні смуги з АБС та композитні труби ПЕ/ПВХ.

Чи потрібно замінювати конічні подвійні гвинти як пару?

так Зазор між двома гвинтами встановлюється під час виробництва, і його неможливо відновити, приставивши один новий гвинт до зношеного партнера. Конічні подвійні гвинти виробляються, постачаються та замінюються як узгоджена пара, і їх також слід зберігати та обробляти таким чином.
